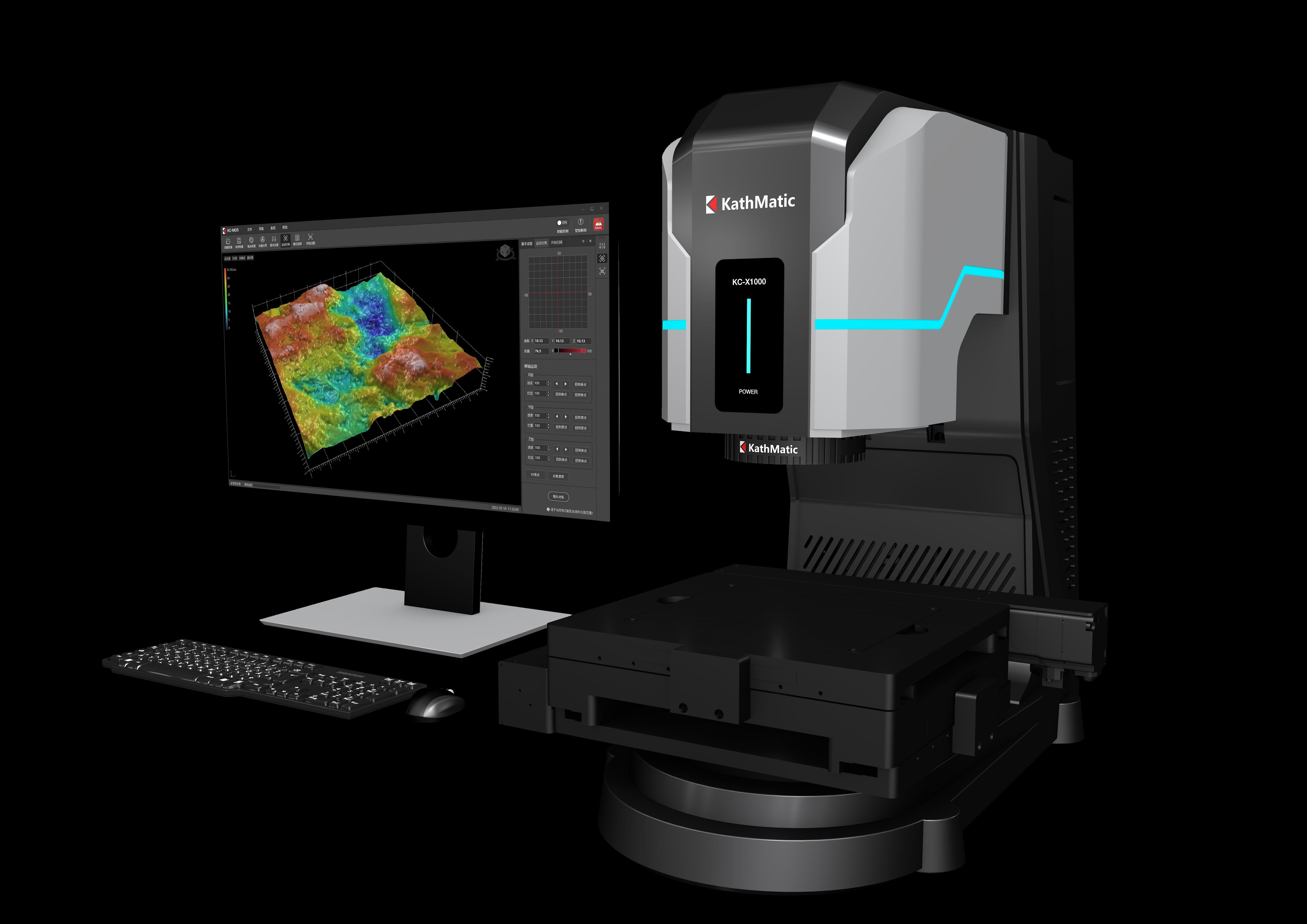

激光共聚焦显微镜与三维显微技术 表面粗糙度测量的利器

在精密制造、材料科学和生物医学等领域，表面粗糙度是评价零件表面质量的关键指标之一。传统的接触式轮廓仪（如触针式粗糙度仪）虽然精度高，但容易划伤软质表面且测量效率较低。激光共聚焦显微镜（Laser Scanning Confocal Microscope, LSCM）能否用于测量表面粗糙度？它与常说的“三维显微镜”又是什么关系？本文将深入探讨。

激光共聚焦显微镜的测量原理

激光共聚焦显微镜利用激光作为光源，通过针孔共轭成像技术，仅收集焦平面上的光信号。当激光束在样品表面逐点扫描时，只有准确聚焦在焦平面上的点才会被探测器接收。通过垂直方向（Z轴）的逐层扫描，可以获取每一个像素点对应的Z向高度信息，从而重构出样品的三维形貌。

这一技术使其天然具备三维表面测量的能力。与传统光学显微镜不同，它能够“ optical sectioning”（光学切片），消除焦外模糊，因此具有很高的轴向分辨率（通常可达纳米级）。

激光共聚焦显微镜测量粗糙度的可行性

关键能力

• 三位形貌重建：LSCM可以生成样品表面的三维点云数据，由此计算出二维或三维粗糙度参数，如Ra、Rq、Rz、Sa、Sq、Sz等。
• 高横向与轴向分辨率：横向分辨率受衍射极限限制（约0.2 μm），轴向分辨率可达1 nm以下（取决于物镜数值孔径和系统配置），足以表征大多数工程表面的粗糙度。
• 非接触测量：不会损伤样品，特别适合软材料、薄膜、光学元件和珍贵文物。
• 大范围测量：通过拼接技术，可在保持高分辨率的同时测量数毫米甚至数厘米的区域。

与其他粗糙度测量方法的比较

| 方法 | 原理 | 优点 | 局限 |
|------|------|------|------|
| 触针式轮廓仪 | 金刚石触针划过表面 | 直接、标准成熟、量程大 | 接触易损伤、速度慢、只能测量二维轮廓 |
| 白光干涉仪 | 干涉条纹相位解调 | 极高轴向分辨率、快速 | 对台阶、大粗糙度表面适应性差、对环境振动敏感 |
| 聚焦变化显微镜 | 通过清晰度判断高度 | 速度快、适合大粗糙度 | 轴向分辨率较低 |
| 激光共聚焦显微镜 | 共焦针孔+Z扫描 | 高分辨率、非接触、可测高陡结构 | 测量大粗糙表面需分层扫描，速度相对较慢 |

结论是：激光共聚焦显微镜完全可以测量表面粗糙度，已有多项ISO标准（如ISO 25178）支持使用共聚焦显微镜获得三维表面粗糙度参数。它尤其适用于测量微细结构、软材料及需要高精度三维形貌的场景。

三维显微镜：更广泛的概念

“三维显微镜”并非指某一种特定的显微镜，而是对能够获取样品三维形貌信息的显微系统的统称。根据实现原理的不同，常见的三维显微镜包括：

1. 激光共聚焦显微镜：逐点扫描、光学切片，三维重构精度高，但速度较慢。
2. 白光干涉显微镜：基于干涉原理，纵向分辨率极高，适合超光滑表面。
3. 聚焦变化显微镜：通过提取不同焦面的清晰度信息重建高度，速度快但精度略低。
4. 结构光投影显微镜：投射条纹光，通过相位解算获得三维形貌，适合中等粗糙表面。
5. 数字全息显微镜：利用干涉和衍射计算，无需扫描即可获得三维形貌，但受限于横向分辨率。

其中，激光共聚焦显微镜和 white light interferometer（白光干涉仪）是测量表面粗糙度最常用的两种“三维显微镜”商业仪器。许多高端设备甚至把两者融合在一个平台上，以覆盖更广泛的测量需求。

实际应用与注意事项

虽然LSCM可以测粗糙度，但实际应用中需注意以下问题：

• 样品反射率：高反射或透明样品可能需要涂层或调整光强，否则信号质量下降。
• 陡峭斜面：共聚焦显微镜对斜率很大的区域（超过物镜收集角）容易丢失数据。对于非常粗糙的表面（如喷砂面），建议选用低倍物镜并增加扫描层数。
• 测量面积与抽样长度：粗糙度参数依赖于评定长度，应依据ISO 4288/ISO 25178选取合适的面积。共聚焦大面积测量往往需要拼接，可能引入拼接误差。
• 校准：使用标准台阶或粗糙度样板定期校准Z轴，确保三维数据准确。
• 不仅限于粗糙度：三维显微镜还可同时测量波纹度、形状误差、体积、磨损等，是表面计量领域不可或缺的工具。

##

激光共聚焦显微镜不仅能够测量表面粗糙度，而且是实现非接触、高精度三维粗糙度测量的有力工具。作为“三维显微镜”家族中的重要成员，它与白光干涉仪、结构光显微镜等互为补充，共同满足了不同表面特征的测量需求。{

对于那些既要表征微细形貌、又要求非接触和无损检测的场合，激光共聚焦显微镜往往是非常合适甚至首选的技术方案。在选择测量仪器时，只需明确你所关心的粗糙度尺度范围与样品性质。
